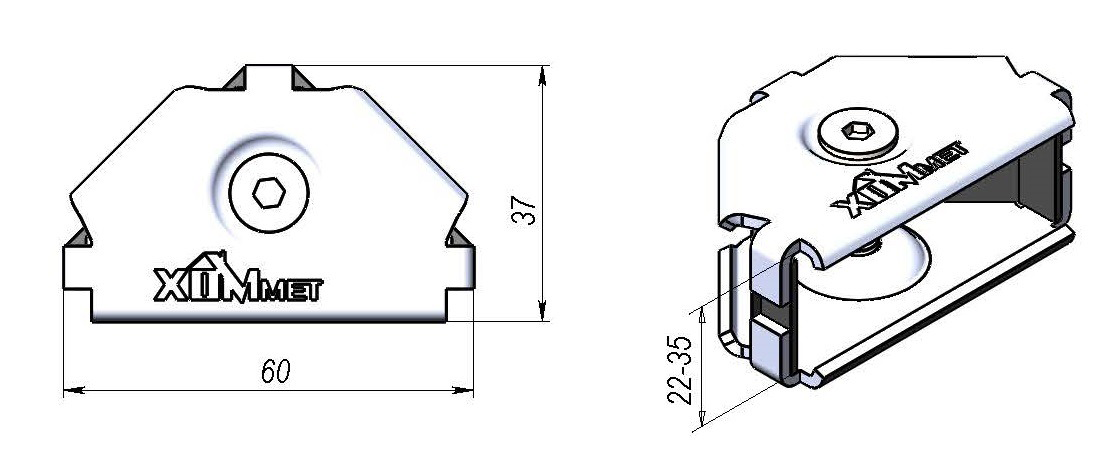

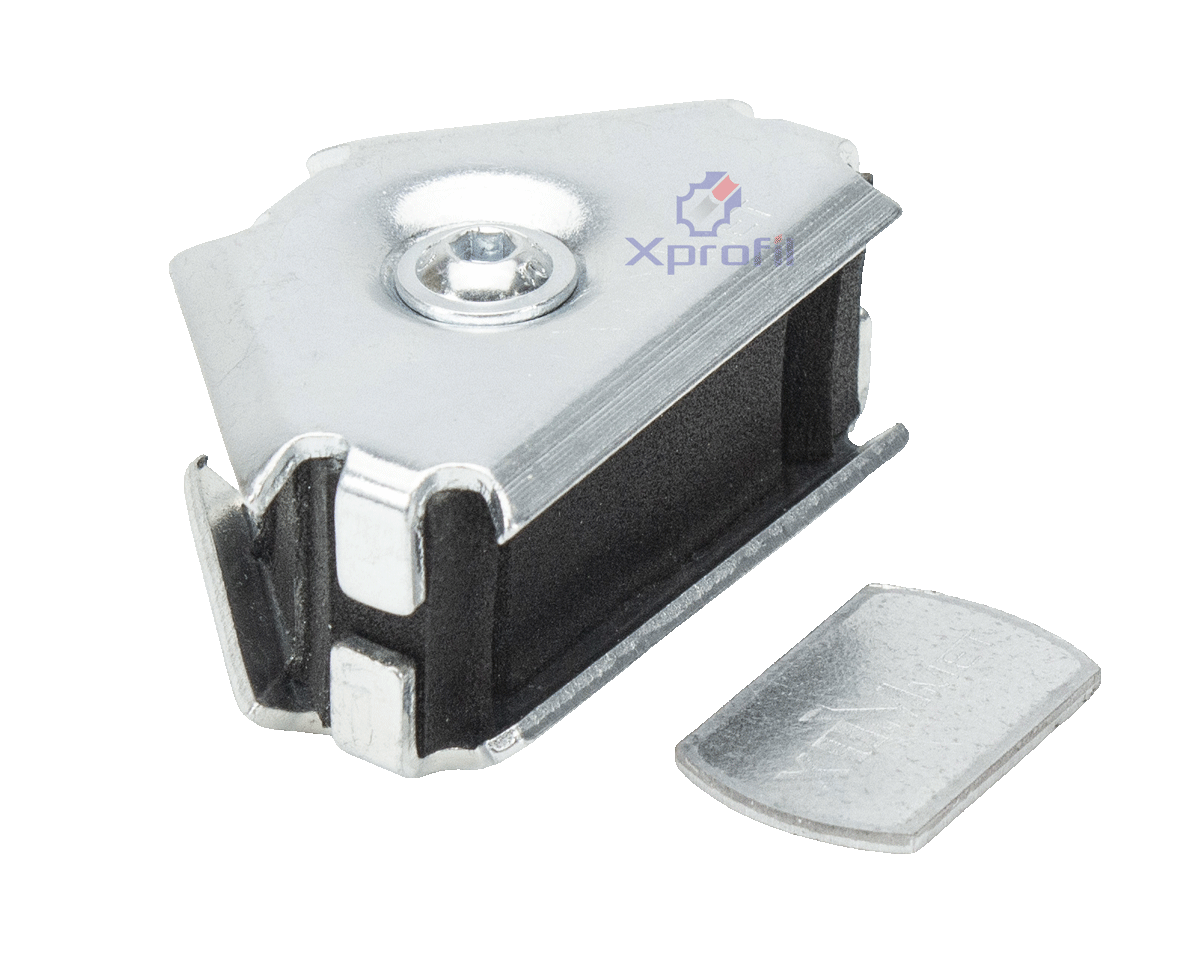

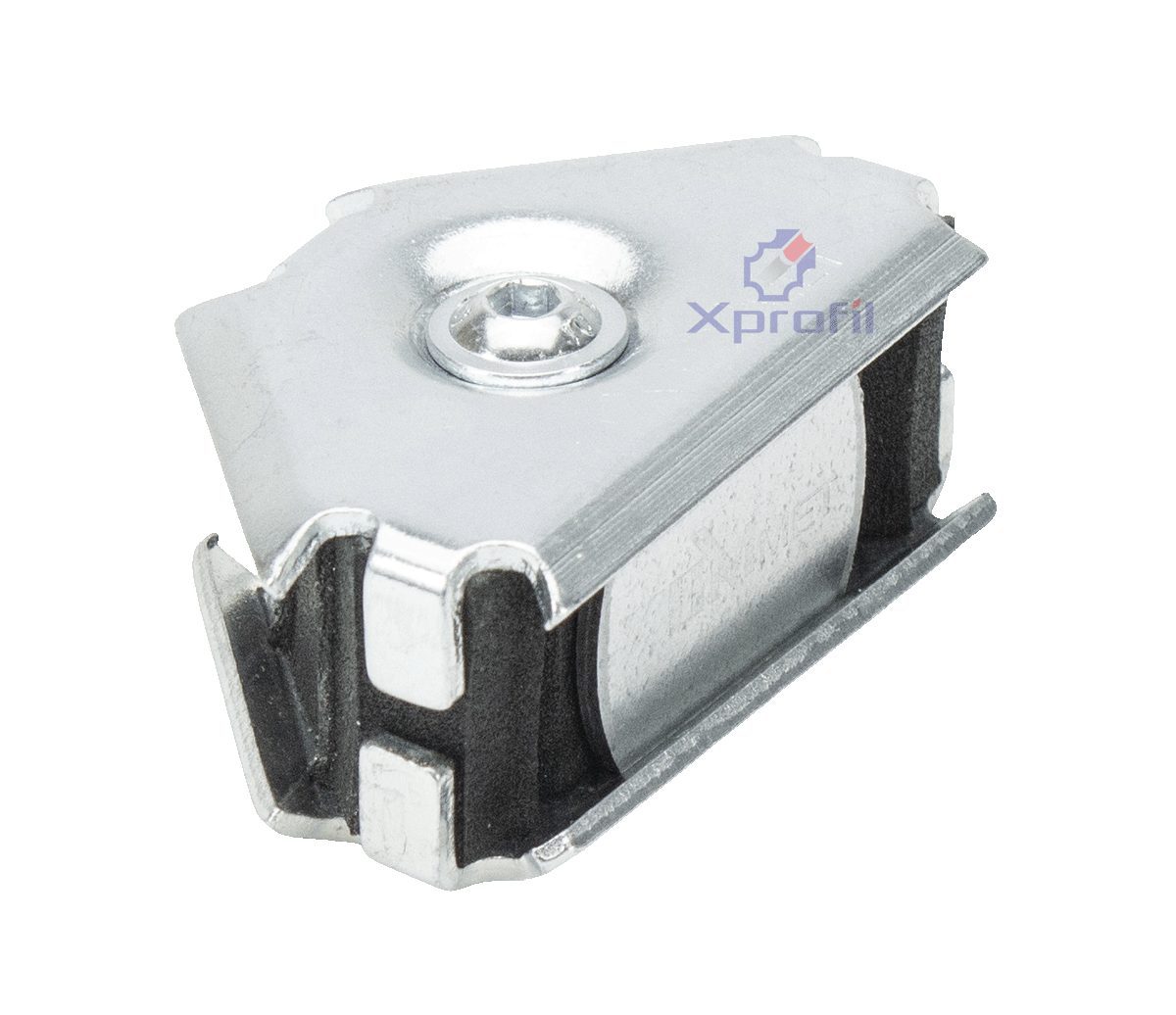

Угловое соединение ХМ9010002 (90°/45°) — усиленный элемент системы сухого монтажа ХОМмет для жёсткого соединения монтажного профиля под углом 90° и 45° одним крепежом, без сварки. Изготовлено из оцинкованной стали и работает под профиль сечением 33×33 мм. Соединение совместимо с профилем ХОМмет и каркасами TECEprofil 33×33 мм, что делает его взаимозаменяемым в обеих системах. Угловое соединение ХОМмет формирует прочный угол каркаса фальшстен, перегородок, ниш и рам инсталляций.
Технические характеристики
Где применяется угловое соединение ХОМмет
- Сборка прямоугольных и косых рам каркаса фальшстен и перегородок.
- Формирование углов фальшстен, перегородок, ниш и коробов.
- Крепление монтажных пластин ХОМмет — по четыре угловых соединения на пластину.
- Наращивание профиля через поперечную балку при удлинении каркаса.
- Крепление рамы инсталляции к верхнему профилю при интерфейсе 33×33 мм.
- Консольные узлы каркаса, где требуется жёсткий угол без дополнительной опоры.
Преимущества углового соединения ХОМмет
- Два угла одним элементом. Соединяет профиль под 45° и 90° без замены крепежа — одно усиленное соединение закрывает большинство узлов каркаса.
- Жёсткий угол без сварки. Сухой монтаж формирует прочный неподвижный угол на месте, без огневых работ и «мокрых» процессов.
- Усиленная конструкция. Усиленный профиль соединения обеспечивает повышенную жёсткость узла при сборке рам и силовых контуров.
- Консольное крепление. Допускает консольную установку профиля — в отличие от установочного элемента, который такой узел не держит.
- Совместимость с TECEprofil. Подходит к каркасам 33×33 мм TECEprofil, поэтому ХОМмет применяется как полный аналог TECE.
- Коррозионная стойкость. Оцинкованная сталь сохраняет несущие свойства во влажных помещениях — ванных, душевых, санузлах.
- Несущая способность узла. При соединении в формате лестницы (с боковыми опорами) узел выдерживает не менее 90 кг.
- Один инструмент. Затяжка выполняется одним шестигранным ключом HEX4 (4 мм) с контролируемым моментом 9 Н·м.
Как угловое соединение работает в системе ХОМмет

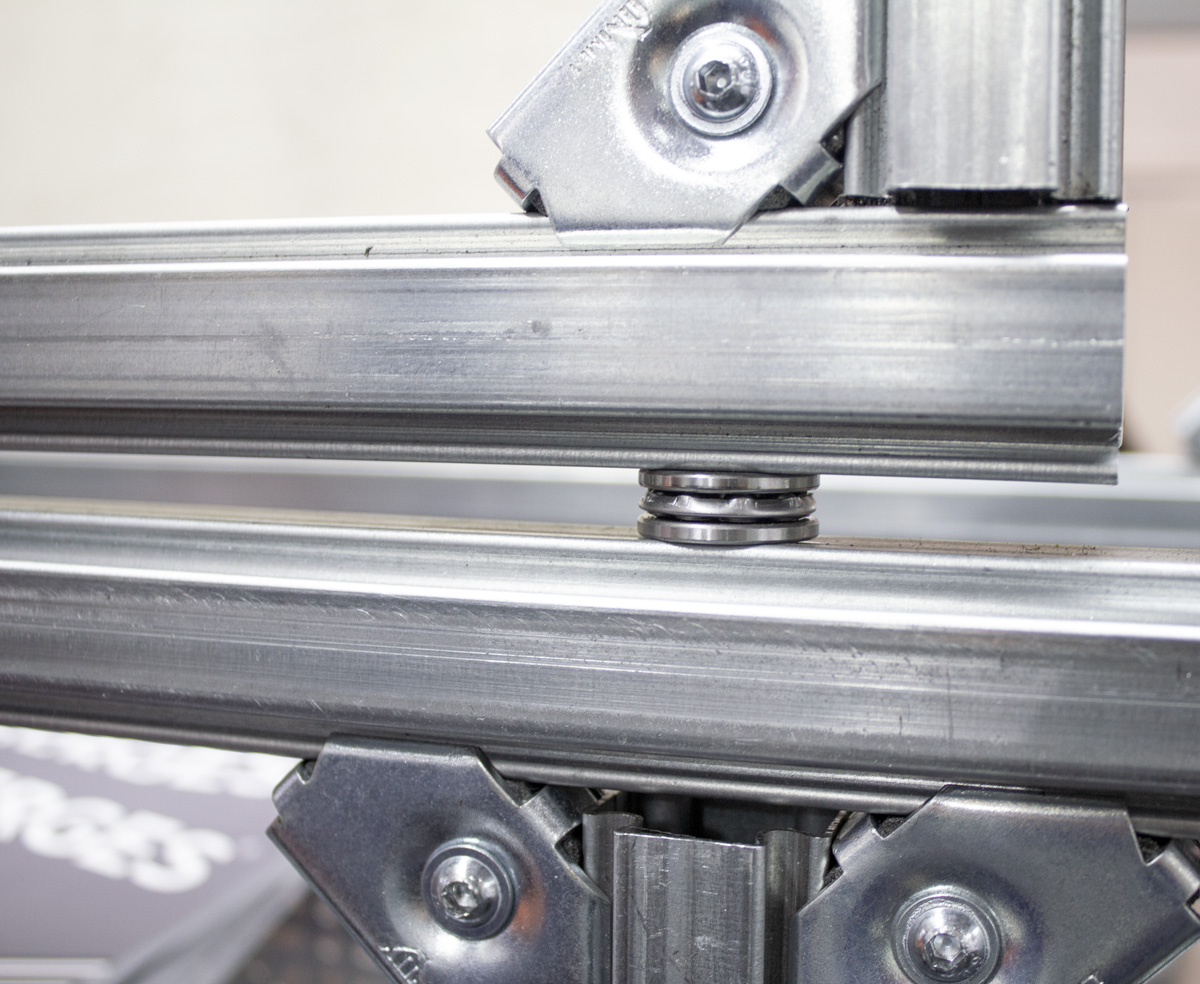

Угловое соединение ХМ9010002 — один из трёх базовых соединительных элементов системы сухого монтажа ХОМмет. Профили устанавливаются в гнёзда соединения и стягиваются крепежом, образуя жёсткий угол под 90° или 45° без сварки. Так из монтажного профиля собирается геометрически точный и устойчивый каркас фальшстен, перегородок и рам инсталляций.

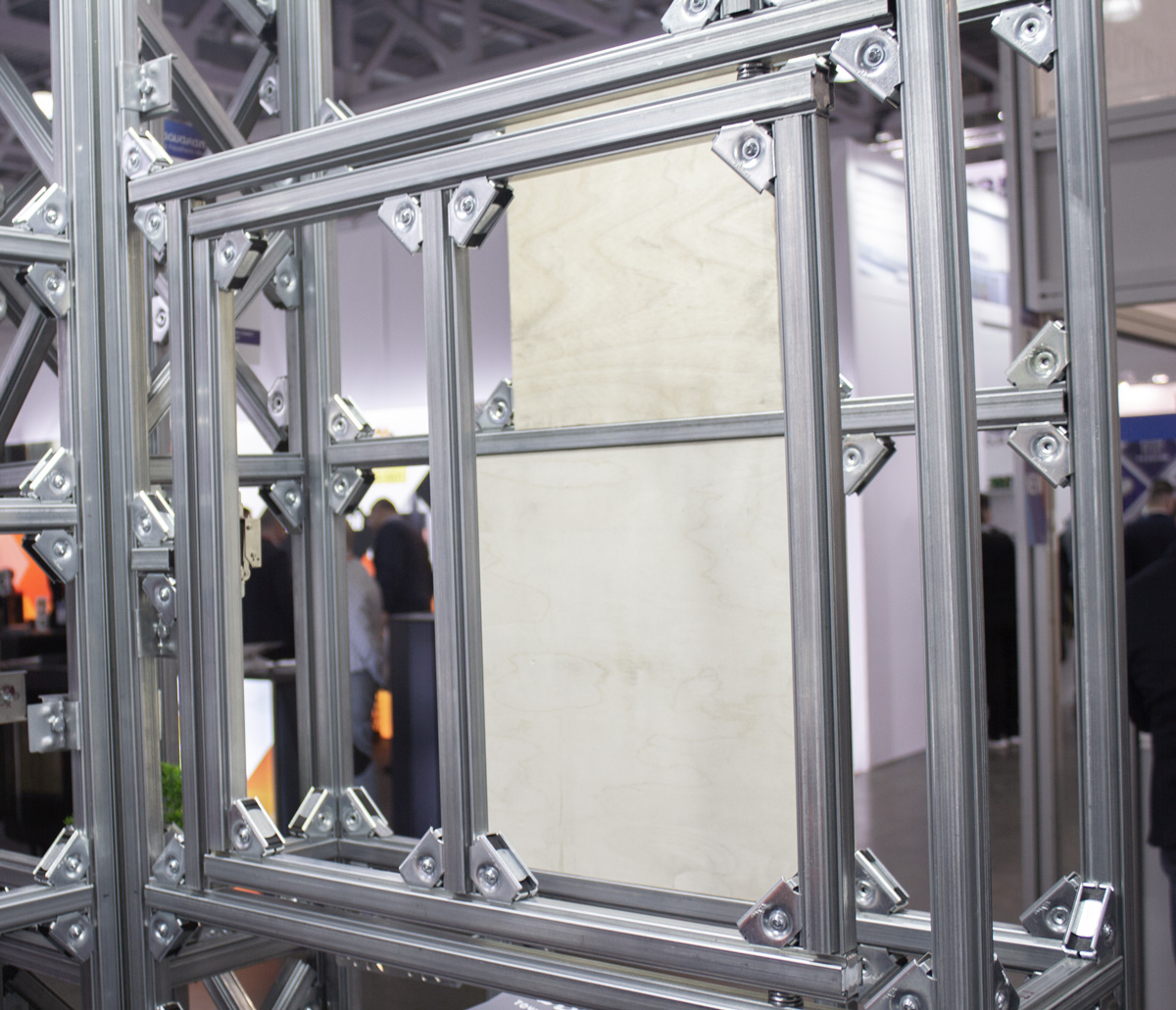

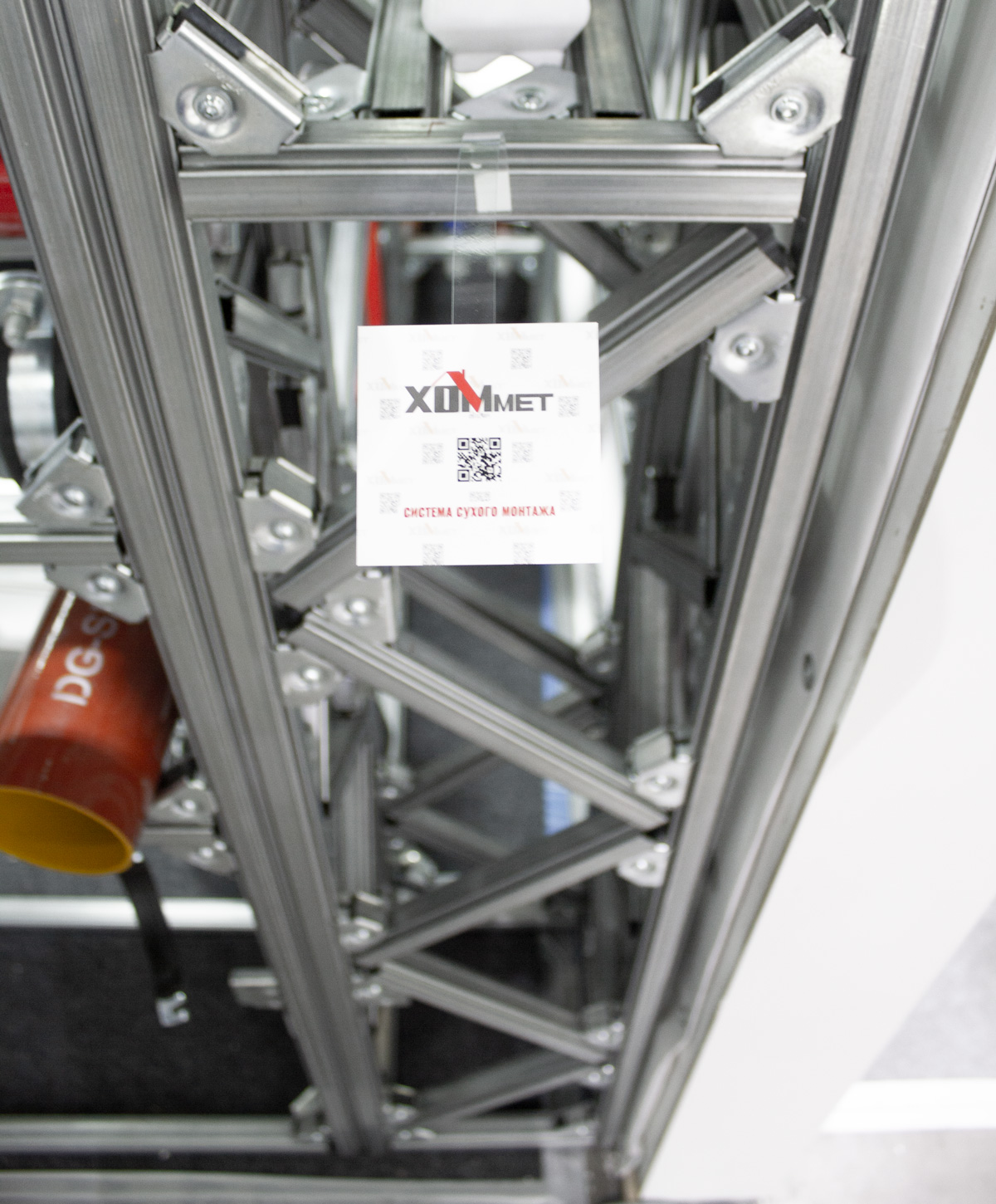

В каркасе соединение работает в связке с монтажным профилем ХОМмет 33×33 мм, монтажными пластинами ХОМмет и креплениями к базовому материалу. При сборке силовых контуров и рёбер жёсткости угловые соединения формируют замкнутые рамы, а для консольных узлов под 90° рекомендуется ставить два соединения — сверху и снизу профиля. Благодаря интерфейсу 33×33 мм элемент совместим и с каркасами TECEprofil.
Полный ассортимент совместимых элементов — в каталоге Основные элементы ХОМмет.
Совет по монтажу. Сначала установите профили в гнёзда и затяните соединение лёгким усилием, проверьте геометрию угольником и диагонали рамы, и только затем выполните полную затяжку моментом 9 Н·м ключом HEX4. Для угла 90° держите зазор между профилями минимальным (1–2 мм) — он не должен превышать 5 мм.
Частые вопросы
Под какие углы соединяет профиль ХМ9010002?
Одно угловое соединение работает под двумя углами — 90° и 45°. Это позволяет собирать как прямоугольные, так и косые рамы каркаса без замены крепежа.
Каким инструментом и моментом затягивать соединение?
Затяжка выполняется шестигранным ключом HEX4 (4 мм, удобен мебельный Т-образный). Рекомендуемый момент затяжки — 9 Н·м.
Совместимо ли соединение с профилем TECEprofil?
Да. Угловое соединение рассчитано на профиль 33×33 мм и подходит к каркасам TECEprofil 33×33 мм. Система ХОМмет — полный аналог TECE с совместимым интерфейсом.
Какую нагрузку выдерживает узел на угловых соединениях?
При соединении профиля в формате лестницы (с боковыми опорами) узел выдерживает не менее 90 кг. Несущая способность конкретного каркаса зависит от схемы сборки, основания и числа соединений.
Какой зазор между профилями допустим при угле 90°?
Для угла 90° зазор между профилями должен быть минимальным (1–2 мм). Допускается увеличение зазора, но не более 5 мм.
Несущие решения и допустимые нагрузки зависят от конкретного проекта, типа основания и корректности крепления. Для ответственных и нагруженных конструкций рекомендуем согласовать решение с проектировщиком или техническим специалистом xprofil.ru.
|
Серия
|
Xprofil |
|
Материал
|
оцинкованная сталь |
|
Длина, мм
|
60 |
|
Ширина, мм
|
37 |
|
Высота, мм
|
24 |
|
Вес, кг
|
0.1 |
|
Запасные части
|
3713055740921 |
|
Температура греющего контура, макс., °С
|
3.3 |
|
Толщина изоляции, мм
|
5 |
|
Максимальная (индуктивная) нагрузка, А
|
1 |
|
Габариты (ВхШхГ), см
|
3x4x6 |
