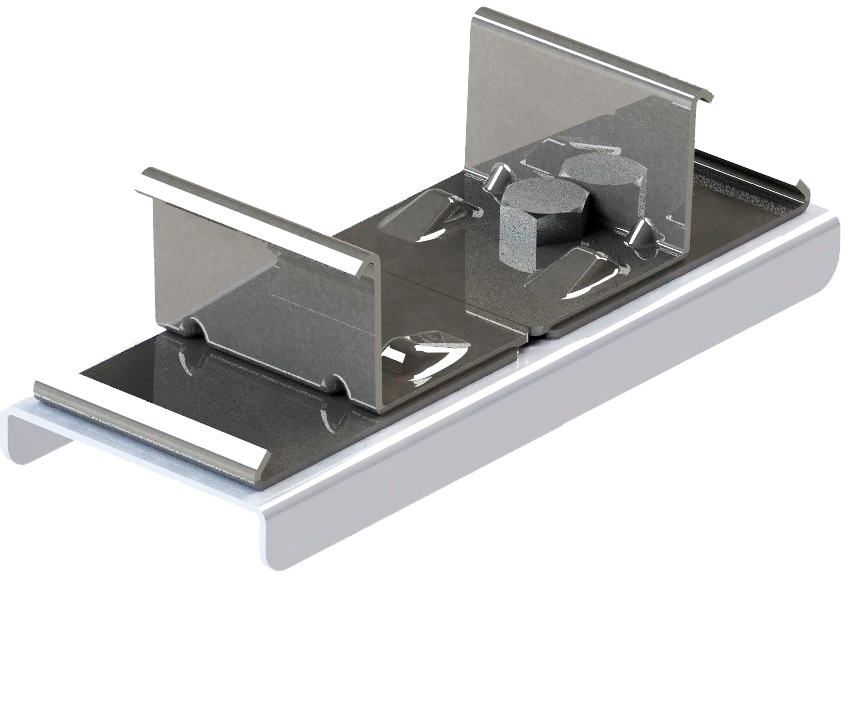

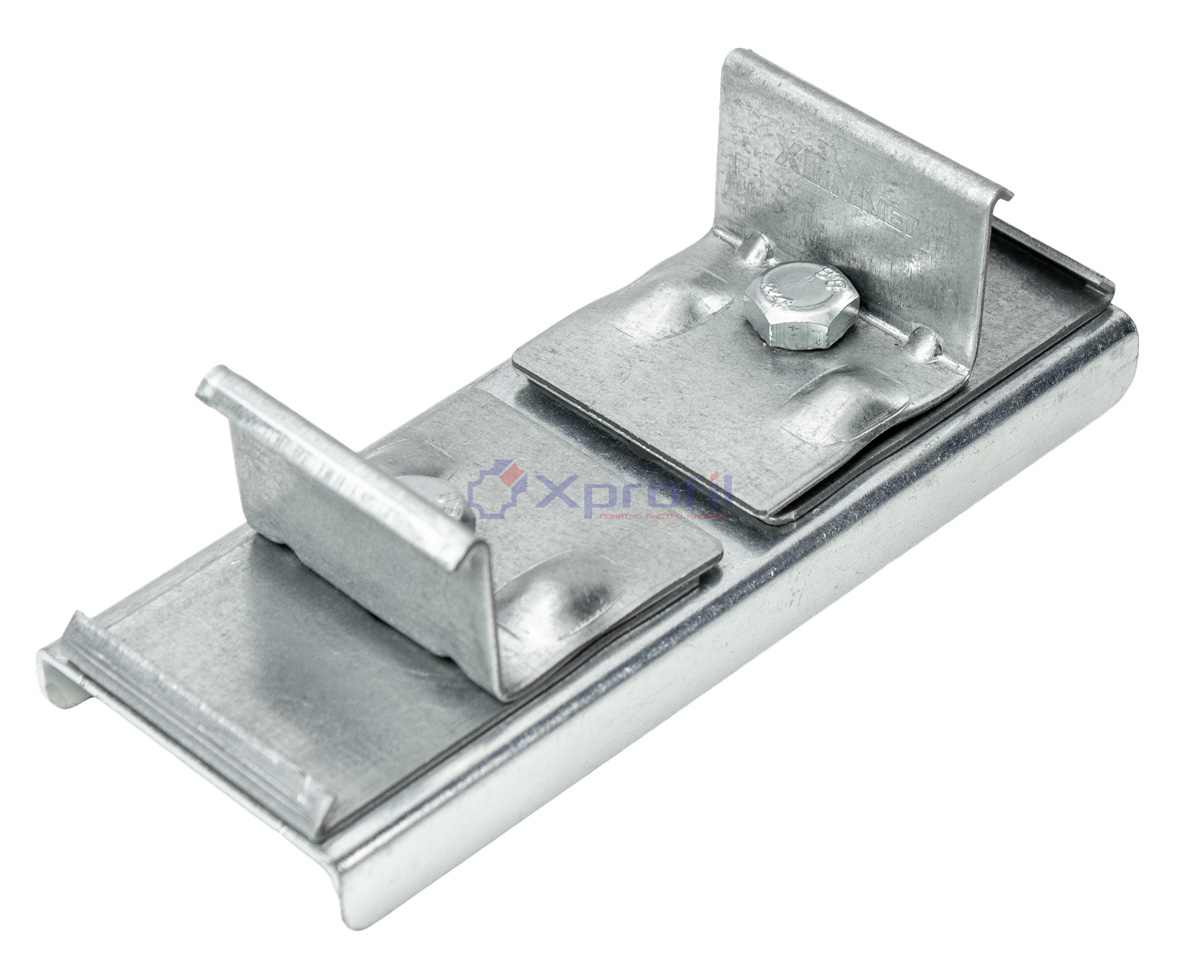

Универсальное соединение ХМ9018002 — элемент системы сухого монтажа ХОМмет для соединения монтажного профиля под любым углом, а также для Т-образных и крестовых узлов каркаса. Это блок из оцинкованной стали в сборе с поворотными зацепами: пластина толщиной 2 мм, зацеп 1 мм, крепёж — винты М8 класса прочности 8.8. Соединение работает под профиль сечением 33×33×1 мм с регулируемым выносом от 66 до 200 мм и позволяет собирать пространственный каркас без сварки. Универсальное соединение ХОМмет совместимо с профилем ХОМмет и каркасами TECEprofil 9018002.
Технические характеристики
Где применяется универсальное соединение ХОМмет
- Т-образные узлы каркаса — примыкание профиля к профилю под прямым или произвольным углом.
- Крестовые узлы — пересечение профилей в одной точке пространственного каркаса.

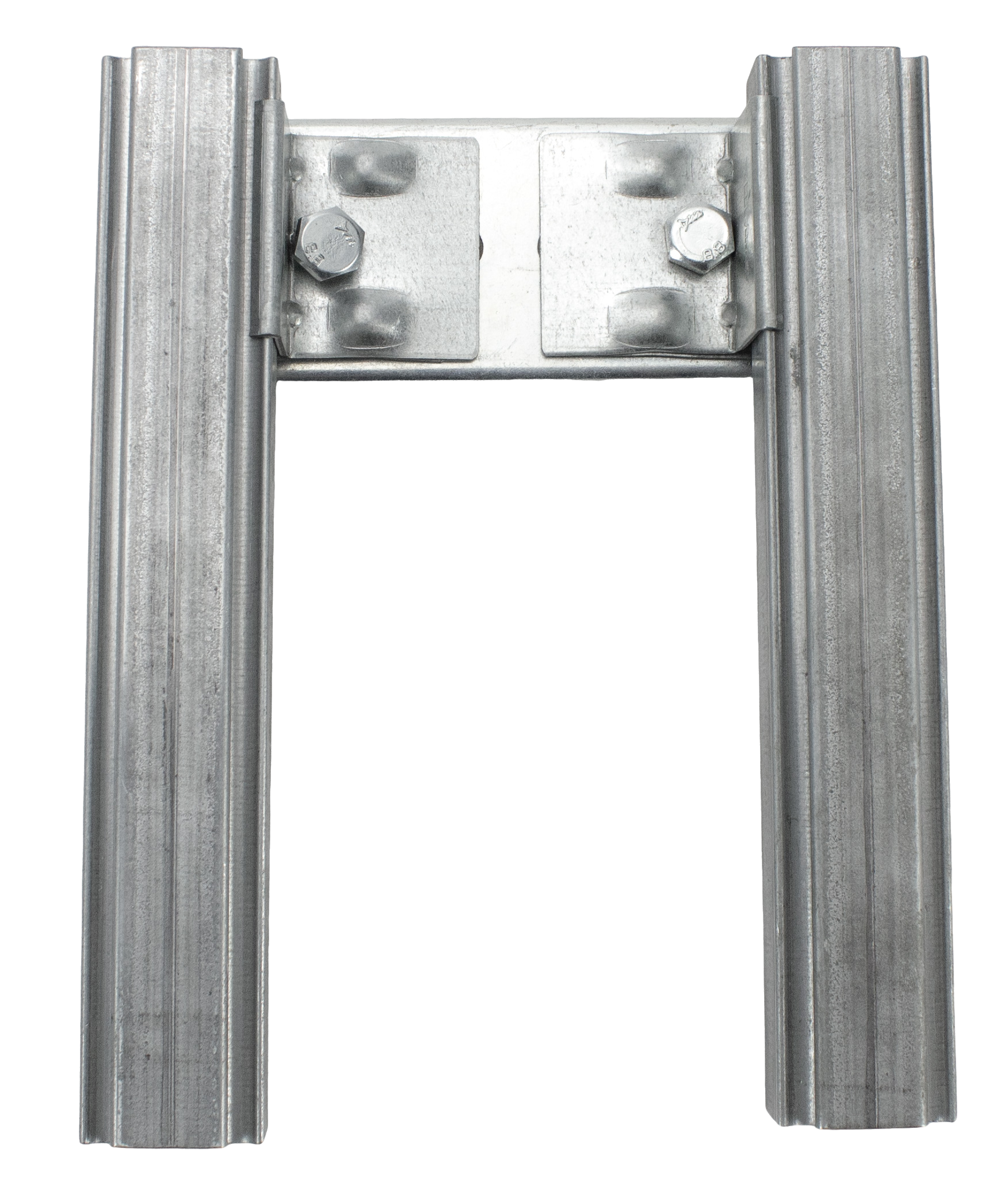

- Параллельное соединение профилей с регулируемым выносом 66–200 мм.

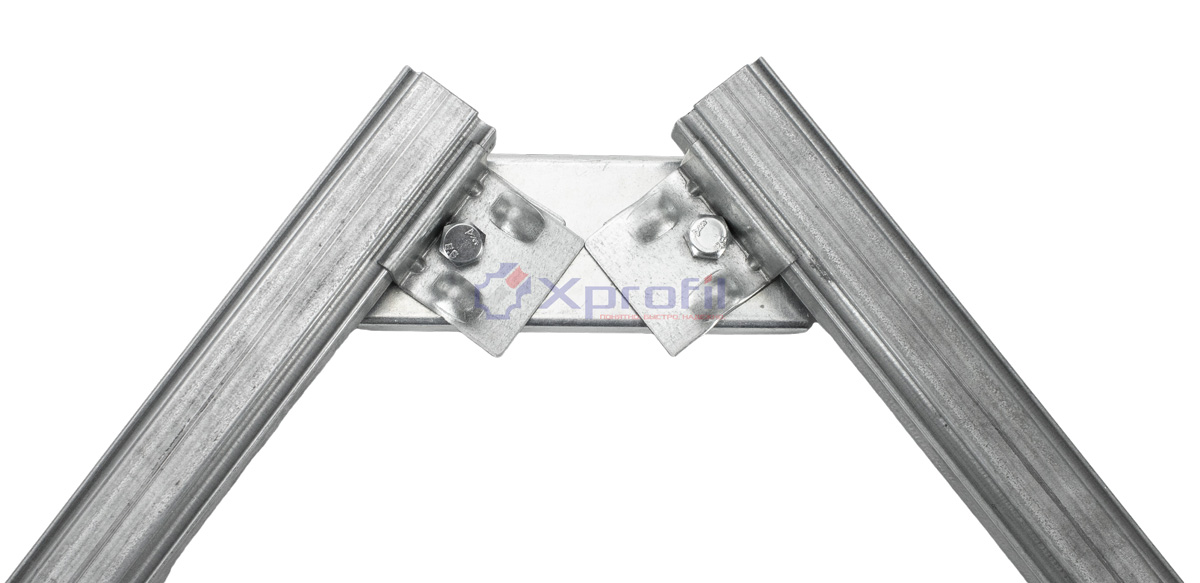

- Соединение профиля под произвольным углом от 0° до 180° благодаря поворотным зацепам.
- Сложные пространственные узлы каркасов фальшстен, перегородок, ниш и коробов.
- Каркасы в системах ХОМмет и TECEprofil с интерфейсом 33×33 мм.
Преимущества универсального соединения ХОМмет
- Любой угол соединения. Поворотные зацепы позволяют выставить произвольный угол от 0° до 180° — один элемент закрывает Т-образные, крестовые и угловые узлы.
- Универсальность узла. Подходит и для параллельного соединения профилей, и для соединения под углом — не нужно держать несколько типов соединителей.
- Высокая прочность. Пластина толщиной 2 мм и винты М8 класса 8.8 обеспечивают жёсткое и надёжное соединение под нагрузкой.
- Регулируемый вынос. Расстояние между профилями настраивается в диапазоне от 66 до 200 мм — гибкость при проектировании каркаса.
- Пространственные конструкции. Позволяет собирать сложные объёмные узлы каркаса, недоступные простым угловым соединениям.
- Сухой монтаж. Сборка выполняется винтами без сварки и «мокрых» процессов — быстро и чисто прямо на объекте.
- Коррозионная стойкость. Оцинкованная сталь применима во влажных помещениях — ванных комнатах, душевых, санузлах.
- Совместимость с TECEprofil. Подходит к профилю ХОМмет и каркасам TECEprofil 9018002 — ХОМмет применяется как полный аналог TECE.
Как универсальное соединение работает в системе ХОМмет

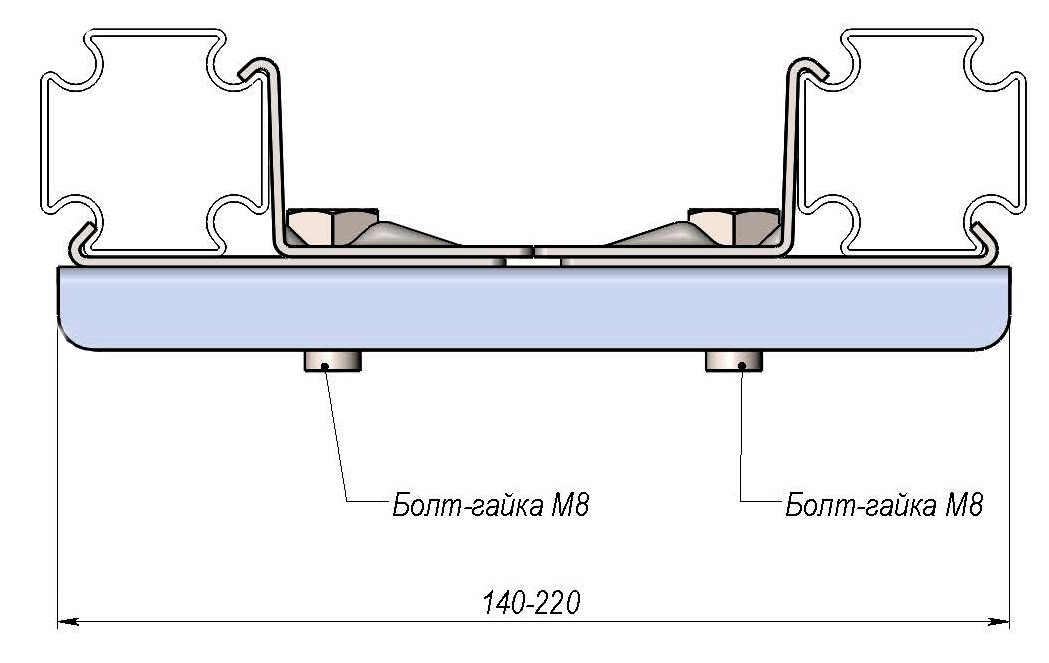

Универсальное соединение ХМ9018002 — это блок из оцинкованной стали в сборе с поворотными зацепами. Зацепы (металл 1 мм) сцепляются с гранями профиля 33×33×1 мм, а несущая пластина толщиной 2 мм связывает их в единый узел. Винты М8 класса прочности 8.8 фиксируют пластину и зацепы, после чего крепление к профилю затягивается рожковым ключом на 13 или насадкой под ключ-трещотку. Поворотные зацепы дают возможность выставить любой угол, а регулируемый вынос 66–200 мм — задать нужное расстояние между профилями.
В отличие от углового соединения, рассчитанного на фиксированные углы 90° и 45°, универсальное соединение закрывает Т-образные, крестовые и произвольные узлы одним элементом. Это позволяет собирать пространственный каркас сложной конфигурации без сварки и без увеличения номенклатуры комплектующих. Благодаря интерфейсу 33×33 мм элемент совместим и с каркасами TECEprofil.
Полный ассортимент совместимых элементов — в каталоге Основные элементы ХОМмет.
Совет по монтажу. Перед окончательной затяжкой выставьте нужный угол поворотными зацепами и задайте вынос между профилями в пределах 66–200 мм. Зафиксируйте пластину и зацепы винтами М8 класса 8.8, проверьте геометрию узла и только затем затяните крепление к профилю рожковым ключом на 13 или ключом-трещоткой. Для ответственных Т-образных и крестовых узлов проверьте соосность профилей до полной затяжки — так узел встанет без перекоса.
Частые вопросы
Для чего нужно универсальное соединение ХМ9018002?
Оно служит для соединения монтажного профиля ХОМмет под любым углом, а также для сборки Т-образных и крестовых узлов каркаса. Один элемент закрывает параллельное соединение, соединение под углом и сложные пространственные узлы.
Чем универсальное соединение отличается от углового?
Угловое соединение ХМ9010002 рассчитано на фиксированные углы 90° и 45°, а универсальное соединение ХМ9018002 за счёт поворотных зацепов выставляется на любой угол от 0° до 180° и подходит для Т-образных и крестовых узлов пространственного каркаса.
Какой крепёж и инструмент нужны для монтажа?
Соединение крепится винтами М8 класса прочности 8.8. Для затяжки крепления к профилю понадобится рожковый ключ на 13 или насадка под ключ-трещотку. Дополнительной сварки не требуется — монтаж полностью сухой.
Какое расстояние между профилями можно задать?
Вынос между соединяемыми профилями регулируется в диапазоне от 66 до 200 мм. Это даёт гибкость при проектировании каркаса и подгонке узла под конкретную конструкцию.
Совместимо ли соединение с профилем TECEprofil?
Да. Универсальное соединение рассчитано на профиль 33×33 мм и совместимо с каркасами TECEprofil 9018002. Система ХОМмет — полный аналог TECE с совместимым интерфейсом 33×33 мм.
Несущие решения и допустимые нагрузки зависят от конкретного проекта, типа основания и корректности крепления. Для ответственных и нагруженных пространственных узлов рекомендуем согласовать решение с проектировщиком или техническим специалистом xprofil.ru.
|
Серия
|
Xprofil |
|
Материал
|
оцинкованная сталь |
|
Длина, мм
|
140 |
|
Ширина, мм
|
60 |
|
Высота, мм
|
60 |
|
Вес, кг
|
0.3 |
|
Запасные части
|
3713055740921 |
|
Габариты (ВхШхГ), см
|
6x6x14 |
